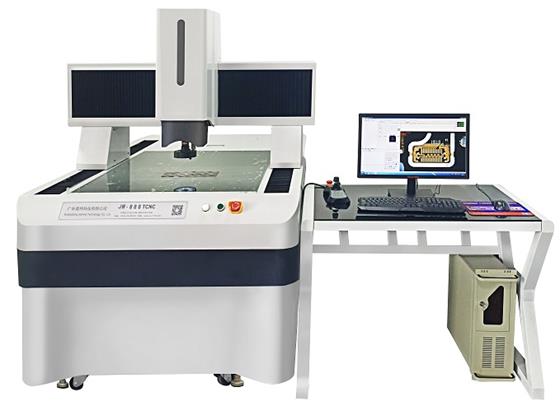

二次元影像測量儀采用氣浮技術和伺服控制技術，可實現高效、準確的大批量工件測量，適用于精密零部件的檢測和質量控制。今天，我們主要來聊聊二次元影像測量儀的像素校正問題。

　　(1)定義：像素校正是確定顯示屏像素尺寸與實際尺寸的對應關系。

　　(2)像素校正的必要性：

　　①在安裝軟件后一次開始測量之前必須進行像素校正，否則測量出來是錯誤的結果。

　?、阽R頭不同放大倍率對應不同像素校正結果數據，必須對每種使用倍率進行預先像素校正。

　　③二次元影像測量儀攝像組件如CCD相機或鏡頭被更換或拆卸后必須重新進行像素校正。

　　(3)像素校正方式：

　　①四圓校正：將同一標準圓移到圖像區十字線的四個象限進行校正的方式稱為四圓校正。

　　②單圓校正：將一個標準圓移到圖像區屏幕中央進行校正的方式稱為單圓校正。

　　(4)像素校正操作方法：

　　①手動校正：校正時手動移動標準圓并手動尋邊。(一般用于手動影像測量儀)。

　?、谧詣?dòng)校正：校正時自動移動標準圓并自動尋邊。(一般用于自動影像測量儀)。

　　(5)像素校正基準器：

　　請使用影像測量儀供應商所提供的基準器校正，如玻璃校正片等。

　　需要注意的是，一般情況下，手動型影像測量儀用四圓手動校正，自動型影像測量儀用四圓自動校正。對工作臺不可移動或工作臺不帶光柵尺的二次元影像測量儀用單圓校正。
