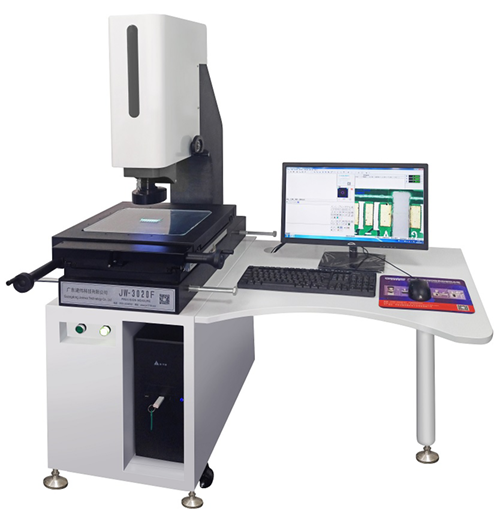

0769-85322382JW-5040二次元影像測量儀
發布時間: 2021-04-09 16:04:14
儀器特點
◆采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
◆采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
◆采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性。
◆程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
◆1/3〃高分辨率彩色CCD 600TV線，確保高品質測量畫面。
◆可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。
◆三軸高精度玻璃光柵尺，分辨率為1μm，讀數穩定可靠，精度高。
應用領域
適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發。
技術參數
|
儀器型號 |
JW-2010E |
JW-3020E |
JW-4030E |
JW-5040E |
|
測量行程（mm） |
200x100x200 |
300x200x200 |
400x300x200 |
500x400x200 |
|
外形尺寸（mm） |
500x550x950 |
700x650x950 |
980x750x950 |
1050x800x950 |
|
儀器重量（kg） |
150 |
180 |
300 |
500 |
|
玻璃承重（kg） |
25 |
|||
|
測量精度 |
X,Y：（3+L/200）μmZ：（5+L/200）μm |
|||
|
重復精度 |
3μm |
|||
|
光柵尺分辨率 |
0.001mm |
|||
|
CCD |
JW700線彩色攝像機 |
|||
|
鏡頭 |
JW0.7～4.5X高清晰手動卡位變倍鏡頭 |
|||
|
放大倍率 |
34～220X |
|||
|
工作距離 |
92mm |
|||
|
測量軟件 |
HZ-F專業測量版 |
|||
|
上光源 |
3環8區表面環形LED冷光源，亮度可調 |
|||
|
下光源 |
平行光路設計，無極連續可調LED冷光源 |
|||
|
導軌 |
高精密V型交叉導軌 |
|||
|
操作方式 |
手動操作 |
|||
|
電源 |
220V（AC）50Hz |
|||
| 三坐標系列（三次元、三坐標、三維測量儀、3D測量儀） |
| 儀器用途：該類儀器主要以三維檢測為目的，采用了英國接觸式的探頭測針。被廣泛用于精密模具、汽車零配件、塑膠件等各類物件的檢測使用。 |
| 影像儀系列（二次元、2.5次元、CNC全自動影像測量儀、二維測量儀、2D測量儀） |
| 儀器用途：該類儀器主要以二維檢測為目的，采用了第四代半導體LDE燈照明，進行非接觸式的測量。被廣泛用于機械、五金、電子、模具、塑膠、PCB板等各類物件的檢測使用，是計量室和生產車間不可缺少的檢測儀器設備。 |
| 金相（工具)顯微鏡系列（金相顯微鏡、金相工具顯微鏡、工具顯微鏡、小型工具顯微鏡） |
| 儀器用途：該類儀器主要以二維檢測和觀察為目的，采用了第四代半導體LDE燈和鹵素燈照明，進行非接觸式的測量和觀察。1.金相類——被廣泛用于LED液晶、導電粒子彩色濾光片、FPD模組、半導體晶圖片、FPC—PCB、IC封裝光盤CD、圖像傳感器、CCD、CMOS、PDA光源等產品的觀察及檢測。2.工具類——被廣泛用于機械、五金、電子元件、模具、塑膠、鐘表、彈簧、螺絲、連接器等各種產品的檢測使用。 |
| 投影儀系列（工業投影儀、機械式投影儀、數字式精密投影儀） |
| 儀器用途：該類儀器主要以二維檢測為目的，采用了全新的結構原理，簡單易學。被廣泛用于機械、五金、電子元件、模具、塑膠、鐘表、彈簧、螺絲等各類物件的檢測使用。 |
